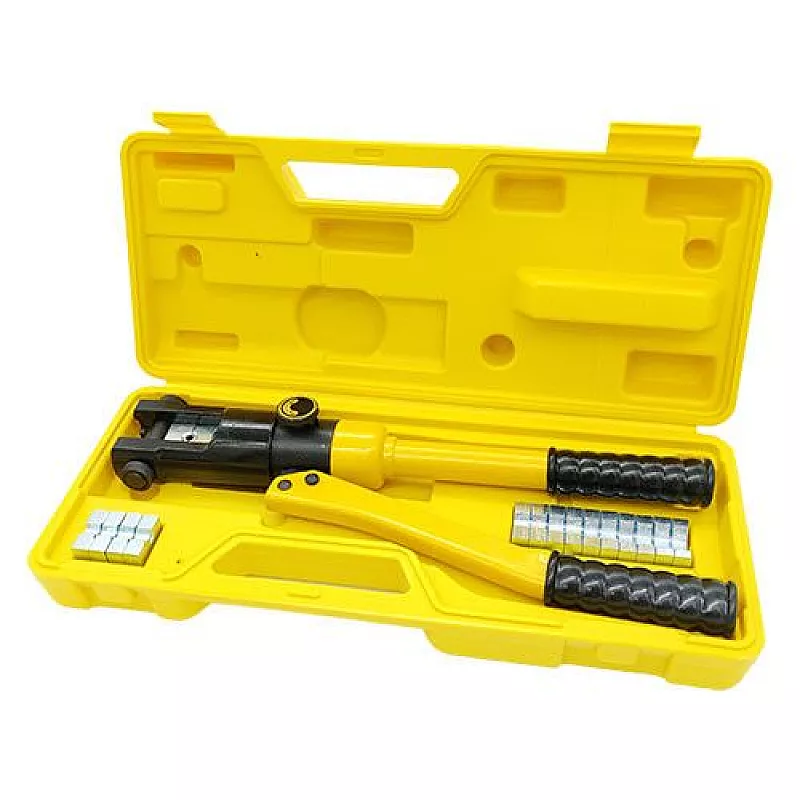

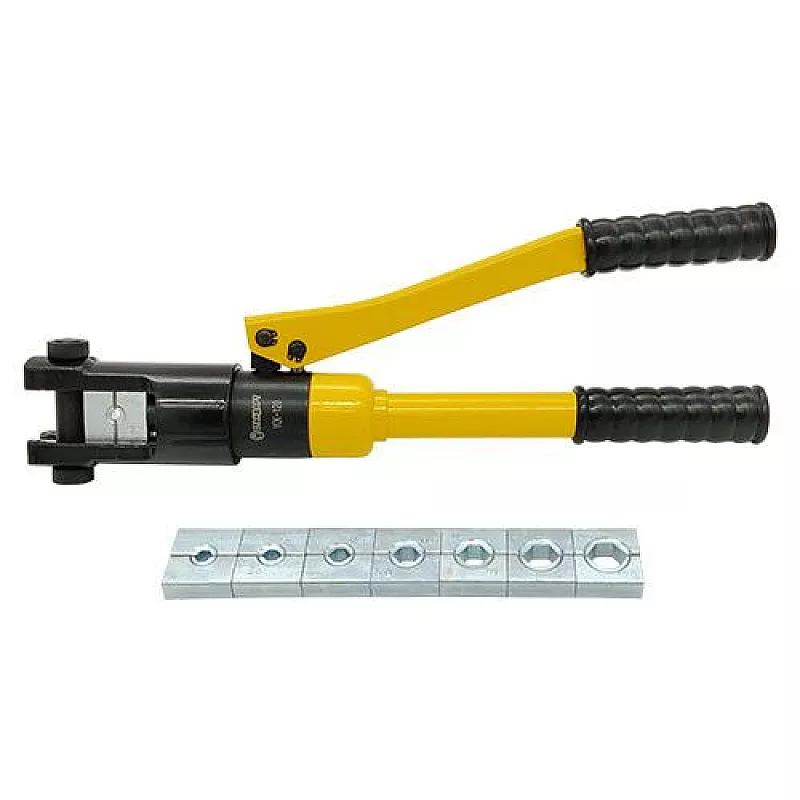

Praska hydrauliczna YQK-120 (10-120 mm²) do zaciskania końcówek i tulejek kablowych STANDARD HCRT0120

Aby zacisnąć, należy wykonać 11 kroków:

1. Usunąć izolację na odpowiednią długość z kabla lub przewodu.
2. Włożyć żyłę przewodnika oczyszczonym z izolacji końcem do końcówki lub tulei (należy zachować zgodność).
3. Wyjąć oś z głowicy.
4. Zamontować półformy matrycy w głowicy. Numer matrycy powinien odpowiadać numerowi końcówki.
5. Umieścić przewodnik z końcówką w rowku między półformami matrycy.
6. Zamontować oś w głowicy.
7. Przekręcić śrubę w pozycję „ON” (obrót zgodnie z ruchem wskazówek zegara o 180°).
8. Wykonywać ruchy kołyszące rączką, aż końce matrycy się zetkną. Zaciskać tuleje od środka do krawędzi. Po zetknięciu końców matrycy nie przesuwać rączki.
9. Przekręcić śrubę w pozycję „OFF” (przeciwnie do ruchu wskazówek zegara o 180°).
10. Wyjąć zaciśnięty przewodnik z matrycy (jeśli to konieczne, wyjąć oś z głowicy).
11. Złożyć rączki urządzenia.

Środki bezpieczeństwa

• zabrania się pracować z przewodami pod napięciem i rozbierać wyrób podczas zaciskania;
• jeśli eksploatacja nie była prowadzona przez dłuższy czas, należy wymienić ciecz roboczą;
• w przypadku wycieku oleju hydraulicznego podczas zaciskania, natychmiast przekręcić śrubę w pozycję „OFF”, wyjąć przewód z matrycy i złożyć rączki;
• podczas przechowywania:
  • środowisko nie powinno zawierać substancji korozyjnych;
  • wyrób jest napełniony cieczą roboczą;
  • głowica jest pokryta środkiem konserwującym.
