Jako ciecz roboczą stosuje się olej hydrauliczny. To rozwiązanie pozwala zmniejszyć fizyczny wysiłek montażysty w porównaniu z pracą mechanicznymi szczypcami. Zabrania się używać jako cieczy roboczej: substancji korozyjnych; oleju z domieszkami wody.
Aby zacisnąć, należy wykonać 11 kroków:
- Usunąć izolację na odpowiednią długość z kabla lub przewodu.
- Włożyć żyłę przewodnika oczyszczonym z izolacji końcem do końcówki lub tulejki (należy zachować zgodność).
- Wyjąć oś z głowicy.

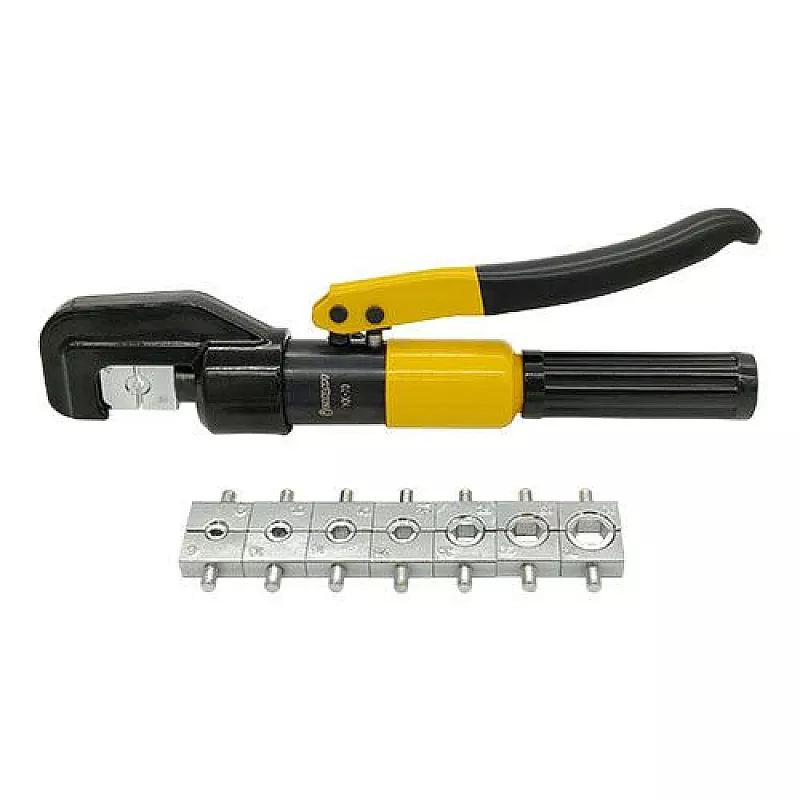

- Zamontować półformy matrycy w głowicy. Numer matrycy powinien odpowiadać numerowi końcówki.
- Umieścić przewodnik z końcówką w kształtowym rowku między półformami matrycy.
- Zamontować oś w głowicy.
- Przekręcić śrubę w pozycję „ON” (obrót zgodnie z ruchem wskazówek zegara o 180°).
- Wykonywać ruchy kołyszące rączką, aż końce matrycy się dotkną. Zaciskać tulejki od środka do krawędzi. Po zetknięciu końców matrycy nie przemieszczać rączki.
- Przekręcić śrubę w pozycję „OFF” (przeciwnie do ruchu wskazówek zegara o 180°).
- Wyjąć zaciśnięty przewodnik z matrycy (jeśli to konieczne, wyjąć oś z głowicy).
- Złożyć rączki urządzenia.
Środki bezpieczeństwa
- zabrania się pracować z przewodami pod napięciem i rozbierać wyrób podczas zaciskania;
- jeśli eksploatacja nie była prowadzona przez dłuższy czas, należy wymienić ciecz roboczą;
- w przypadku wycieku oleju hydraulicznego podczas zaciskania natychmiast przekręcić śrubę w pozycję „OFF”, wyjąć przewód z matrycy i złożyć rączki;
- podczas przechowywania:
- środowisko nie powinno zawierać substancji korozyjnych;
- wyrób jest napełniony cieczą roboczą;
- głowica jest pokryta środkiem konserwującym.
